2008

Agosto

Sequência mostrando a construção de peças e montagem interna do barco.



Construindo o ambiente da Cozinha. Aqui vê-se uma das partes do assoalho permanente (nichos de armazenagem) já fixada e resinada.

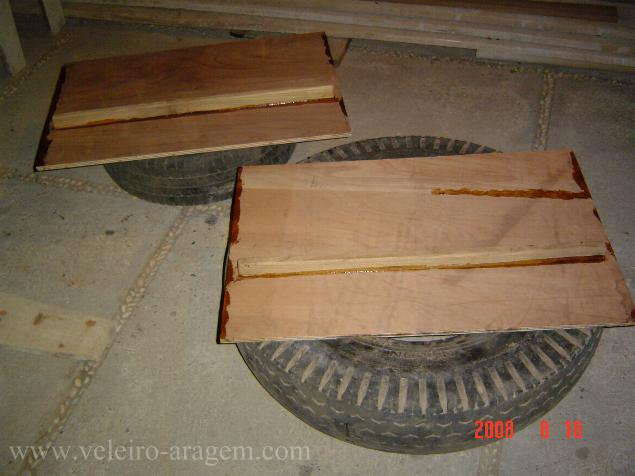

Assoalhos removíveis do Cockpit sendo construidos.

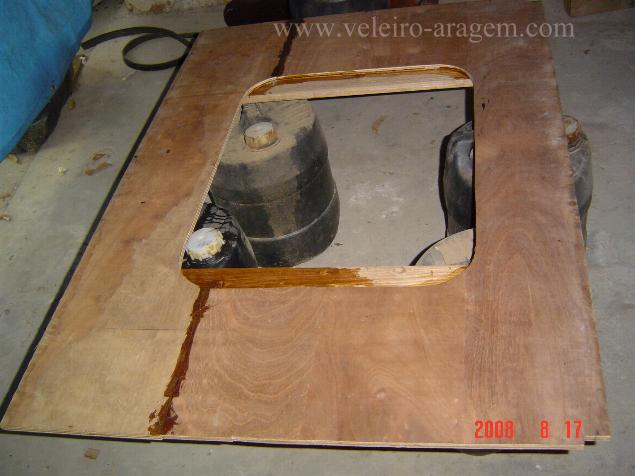

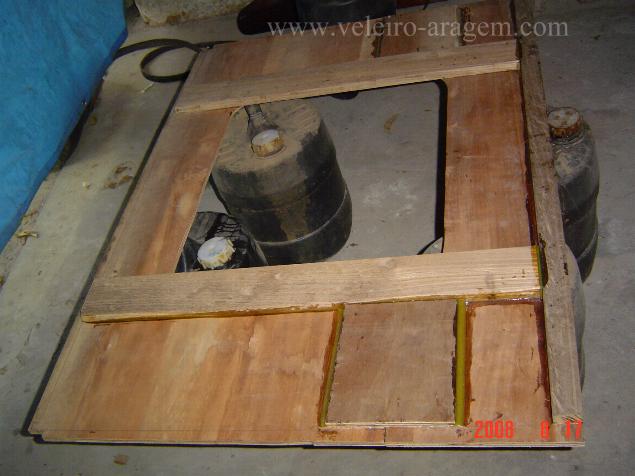

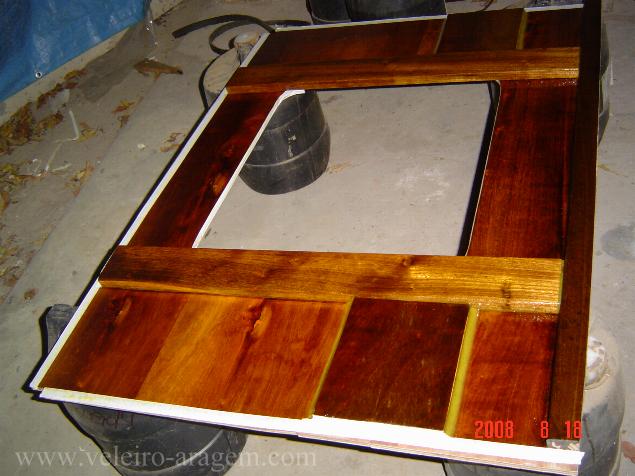

Construindo uma das partes do assoalho permanente do segundo beliche simples. Aqui vê-se a parte inferior do assoalho. As fotos seguintes mostram, sucessivamente, a outra face do assoalho em construção e sua face interna já resinada.

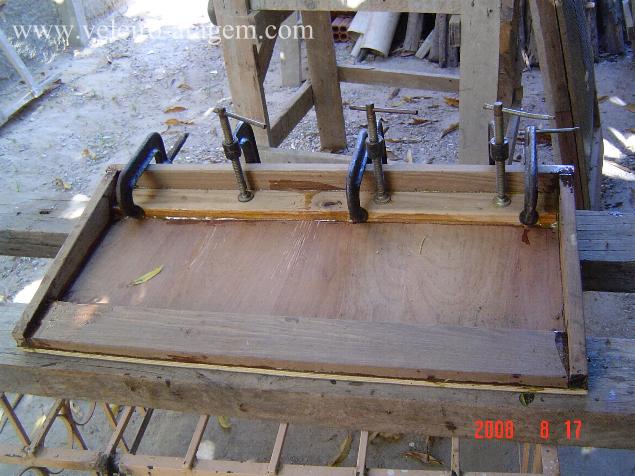

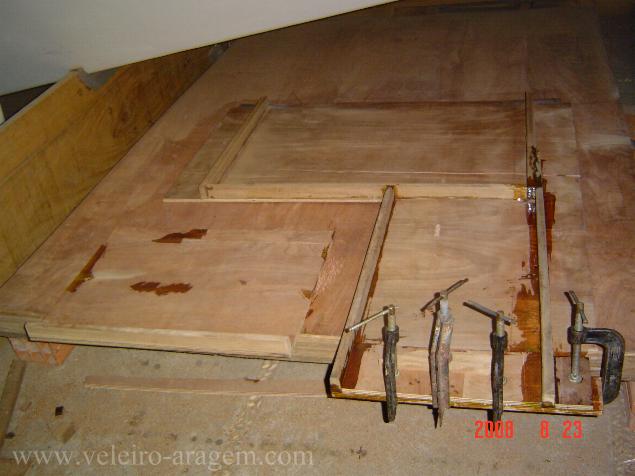

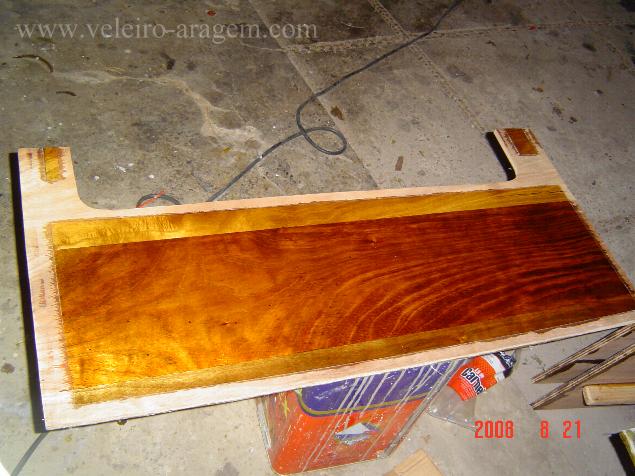

Tampo do assento-paiól do Cockpit sendo construido. Abaixo, painel frontal do assento (resinado internamente) e segunda parte do assoalho permanente da Cozinha (onde ficarão o fogão e a pia).





TAMBÉM NESTE PERÍODO:

Concluí a montagem dos três beliches e do Cockpit.

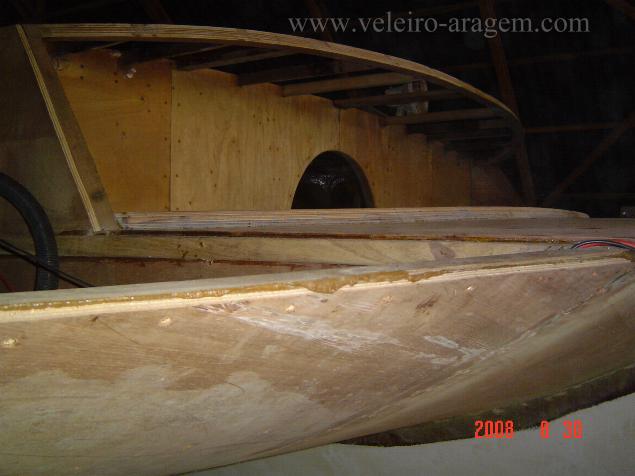

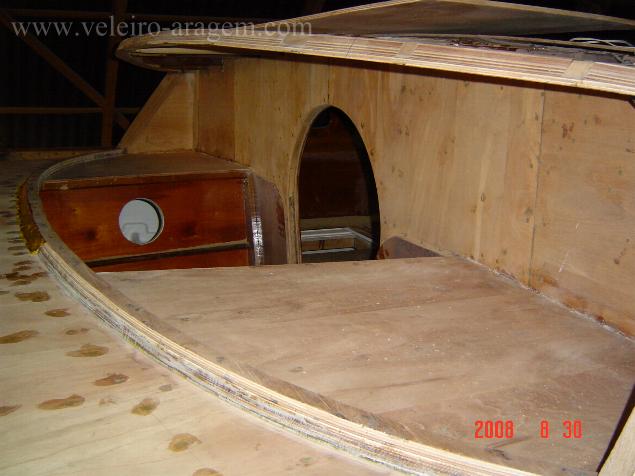

Iniciei a construção do teto da Cabine.

Veja o aspecto interno do Beliche Duplo:

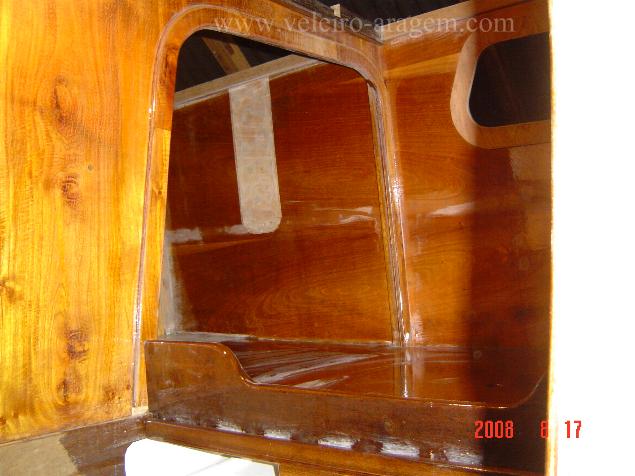

E do primeiro Beliche Simples:





Falta construir a Máquina do Leme e concluir a montagem da Cozinha (em cuja seção ficará o motor). Então, paralelamente à construção da base e da cobertura do motor, passarei à montagem da última seção: o Castelo de Popa, onde fica o ambiente de estar e refeições. Aí o barco estará pronto internamente e passarei ao fechamento do convés sobre as asas e flutuadores, com a construção de todas as gaiútas, inclusive as de acesso.

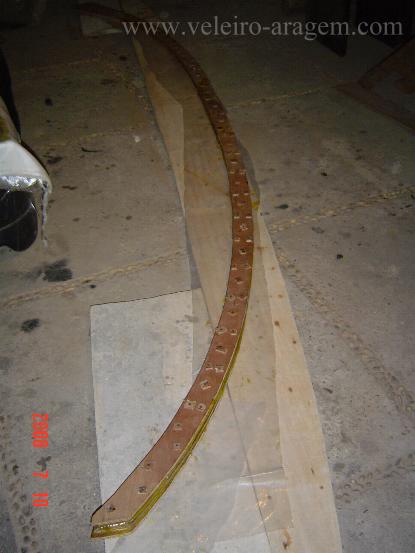

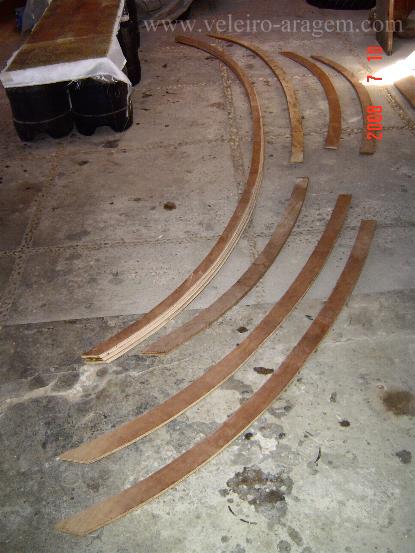

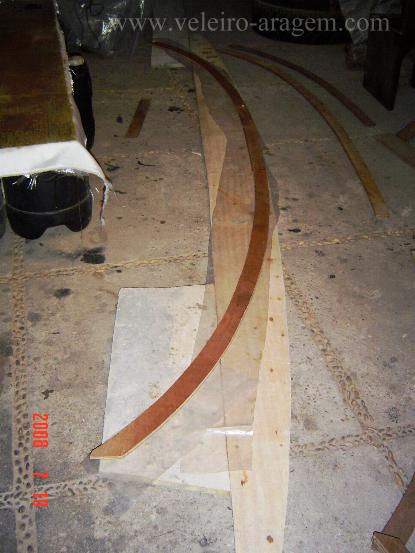

Sequência de imagens mostrando a construção da Cabine, desde as armações do painel frontal:

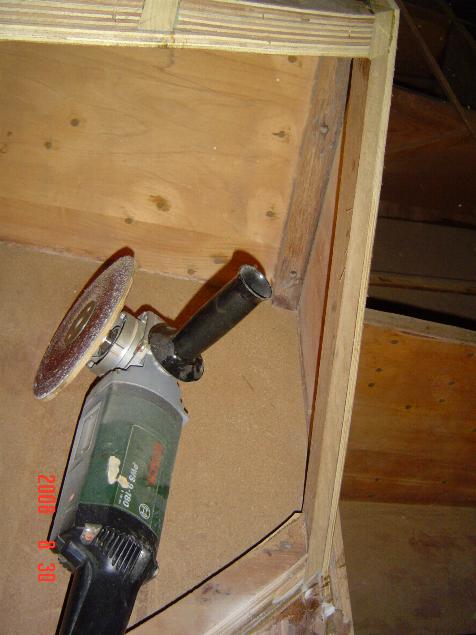

Lixadeira com disco de alta granulação (P24) usada para aplainar (shape) inclusive peças angulares.
